2021/02/25

東京大学大学院新領域創成科学研究科（千葉県柏市）、同マテリアルイノベーション研究センター、パイクリスタル(株)（千葉県柏市）、三井不動産(株)、(株)日立物流の共同研究グループは2月25日、長期安定した有機半導体の温度／振動センサを開発し、低消費電力回路と組み合わせた長寿命リユース型物流トレース電子タグの実証実験に成功したと発表した。

近年、医薬品物流や食品物流では、安全で安心な商品を消費者に届けるニーズが高まる一方、低温の輸送において温度管理を継続的に実施するサービスはコストや使い勝手の問題により、導入が十分に進んでいない。

実際、温度等の情報を輸送中に継続して記録する機能を有し、無線接続可能で、パッケージの際に邪魔にならない薄型フィルム状のデバイス用いた低コストのサービスが望まれていた。有機半導体を用いた温度センサ素子及び振動センサ素子は、低い消費電力と低コスト化が可能な優位性があったが、素子の耐久性に課題もあった。今回開発したセンサ素子は柔軟な低コストの封止材料を用いることによって、長期安定動作を実現。また、パイクリスタルでは、低消費電力のデータ処理回路と無線通信回路をすべてスクリーン印刷により作製した低コストの印刷基板上に実装する生産技術を確立。センサデバイスとしての低コスト化と1年程度のバッテリー寿命を実現した。実際に、30枚規模の試作デバイスを用いて、柏の葉スマートシティでの鮮魚物流及び、東京－大阪間で低温物流実験を実施し、有用性を実証した。さらに2020年度中に、日立物流による実ルートでの医薬品物流と三井不動産による鮮魚物流に関する、生産者から小売店に至る一貫した商流における実証実験を実施。また、同実験にかかわるメンバーらが構成するスマートフィルムデバイスコンソーシアム（仮）では、安全・安心な物流サービスを提供する事業の手法や体制を検討する。

●発表者

竹谷純一氏：東京大学大学院新領域創成科学研究科物質系専攻 教授／マテリアルイノベーション研究センター（MIRC） 特任教授 兼務／パイクリスタル(株) CTO

平井成尚氏：パイクリスタル(株) 代表取締役社長

●発表概要：

[実証実験について]

◆実施済み実証実験

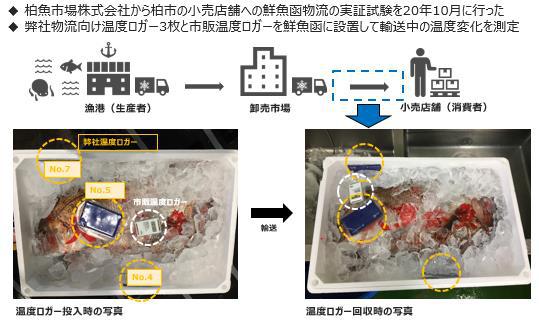

①エリア内鮮魚物流の実証実験

・期間：2020年6月12日、2020年10月30日

・場所：柏魚市場(株)→柏の葉スマートシティ内レストランおよびスーパーマーケット

・概要：三井不動産が開発を手掛ける柏の葉スマートシティ周辺で、イノベーションフィールド柏の葉の枠組を利用して、市場から小売店に至る商流において、保冷箱内の温度データを継続的に取得した。2回の実証実験の過程で、センサの小型化、温度分解能性能および温度測定機能の向上を実現している。

②一般冷蔵品物流の実証実験

・期間：2021年1月20日～2月20日

・場所：大阪～柏

・概要：一般の冷蔵品物流を利用して、パイクリスタル大阪拠点から発送した荷物を、千葉県柏拠点で受け取り、冷蔵車内外での温度データを継続的に取得した。

③医薬品物流の実証実験

・期間：2021年2月24日

・場所：埼玉県内日立物流拠点→岩手県内仲卸拠点

・概要：実際の医薬品物流ルートにおいて、本温度・振動センサを医薬品パッケージに内蔵した初の実証実験を実施し、冷蔵車内外での温度データを継続的に取得した。

◆今後実施予定の実証実験

①長距離鮮魚物流の実証実験

・期間：2021年3月～4月（予定）

・場所：連携先漁港→柏魚市場株式会社→柏の葉スマートシティ内レストランおよびスーパー

・概要：連携先漁港から柏の葉スマートシティ内の小売店に至る一貫した商流において、インベーションフィールド柏の葉（注4）の枠組みを利用し、保冷箱内の温度データを継続的に取得する実証実験を予定している。同実験の中では、20枚程度の温度センサを準備し、函ごとの温度モニタリングを実施するとともに、衝撃センサ付きタグや記録したデータのクラウドへのアップロードに関しても検証を予定している。

●研究の内容と成果

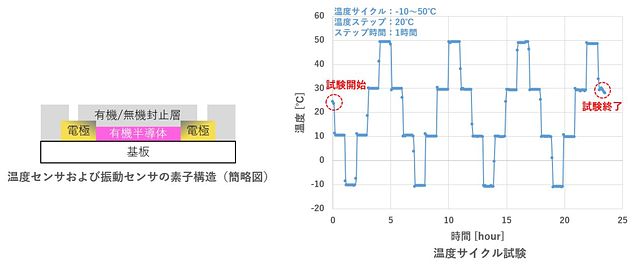

東京大学とパイクリスタルのグループは、大面積有機半導単結晶を用いた高感度の歪みセンサを開発するなど（S. Watanabe, H. Nozawa, J. Takeya et al., Advanced Science 2020; DOI番号：10.1002/advs.202002065）、有機半導体を用いた低コストかつ低消費電力の極薄フィルムセンサの研究を進めている。今回の有機半導体温度センサ素子および振動センサ素子も、消費電力がわずか10µW程度で、溶液を塗布するプロセスで簡便に製作できる低コストプロセスで製作できる優位性を有する。これに加えて、有機/無機ハイブリッド材料による封止材料を用いることによって、柔軟かつ低コストの素子において、これまでの課題であった長期安定動作を実現した。さらに、パイクリスタルは低消費電力のデータ処理回路と無線通信回路をすべてスクリーン印刷により作製した低コストのフィルム基板上に実装する生産技術を確立し、センサデバイスとしての低コスト化と1年程度のバッテリー寿命を実現した。

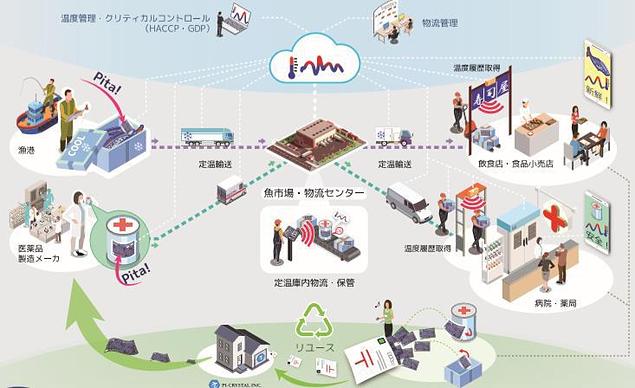

東京－大阪間で30枚規模の試作デバイスを用いた低温物流実験を実施し、出荷から配達までの温度データをクラウド管理するシステムを構築し、センサデバイスを回収、データ消去後にリユースする実証実験にも成功した。2020年度内に、フィルムエレクトロニクスコンソーシアムにおいて、日立物流による医薬品物流と三井不動産による鮮魚物流に関する、同様の実証実験をより大規模に実施し、センサデバイスを何度でも用いる低コストかつエコフレンドリーの、安全・安心な物流サービスを提供する事業体制を構築する。

●今後の展望

パイクリスタルでは、今後センサデバイスの量産体制を整え、コンソーシアムメンバーをはじめとする事業連携体制を構築。そうして、低コストかつエコフレンドリーの、安全・安心な物流サービスを関係事業者とともに進めていく計画。ウイルスワクチンを含む医療分野や薬品輸送、鮮魚等のHACCPへの対応を求められる生鮮品、化学品や海外物流等、ニーズの高い分野を皮切りに、安全・安心な物流サービスが社会導入されることが期待される。
